C21E.20抗靜電可打開微型電纜拖鏈體積較小，基于兩片式設計重量輕特別適用于高速運動；C21E.20抗靜電可打開微型電纜拖鏈適用于較小安裝空間，4種內寬規格可選...
● 消除靜電，表面電阻<109Ω
● 長期使用溫度：-40/+120℃
● 內高Hi：20 mm
● 內寬Bi：25-50 mm
● 彎曲半徑R：28-48 mm
● 節距Pitch：30.5 mm
C21E.20微型可打開式電纜拖鏈體積較小，基于兩片式設計重量輕特別適用于高速運動；C21E.20微型電纜拖鏈適用于較小安裝空間，3種內寬規格可選。
●拖鏈內高20mm，內寬25-50mm
●快速打開：沿拖鏈外側快速打開
●小節距設計實現低噪音順暢運行
●雙重限位堅固蓋板實現長行程

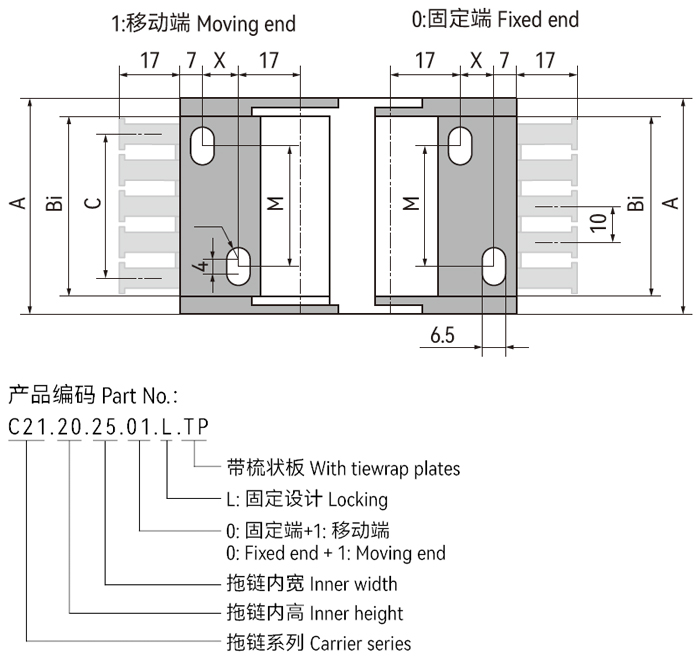

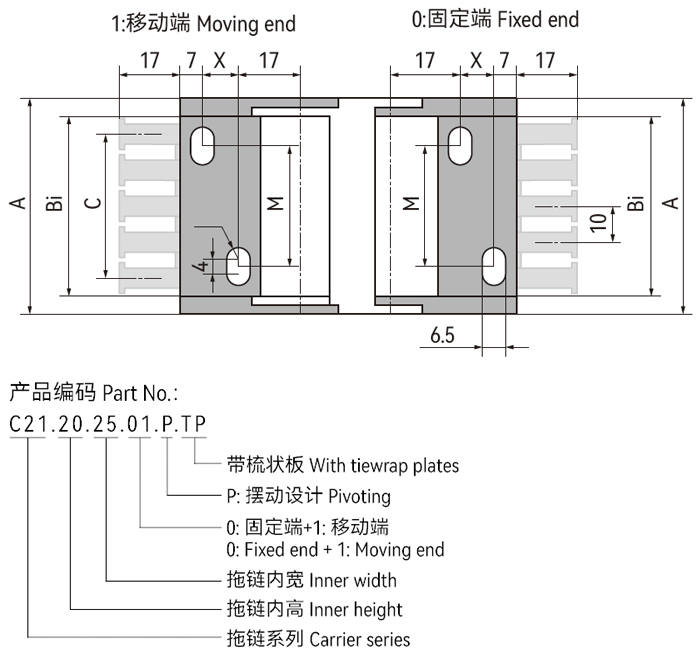

無梳妝板接頭編碼 （固定） | 帶梳妝板接頭編碼 （固定） | 無梳妝板接頭編碼 （固定） | 帶梳妝板接頭編碼 （固定） | 拖鏈 內寬 | A | X | M | C | 齒數 |
| C21E.20.25.01.L | C21E.20.25.01.L.TP | C21E.20.25.01.P | C21E.20.25.01.P.TP | 25 | 36.3 | 14 | 10 | 20 | 3 |
| C21E.20.38.01.L | C21E.20.38.01.L.TP | C21E.20.38.01.P | C21E.20.38.01.P.TP | 38 | 49.3 | 14 | 23 | 30 | 4 |
| C21E.20.50.01.L | C21E.20.50.01.L.TP | C21E.20.50.01.P | C21E.20.50.01.P.TP | 50 | 61.3 | 14 | 35 | 40 | 5 |
 | 架空長度 | ≤ 0.7m | 速度/ 加速度 FLG | ≤ 3 [m/s] / 8 [m/s2 ] | |
滑行距離 | 不適用 | 速度/ 加速度 FLB | ≤ 2 [m/s] / 4 [m/s2 ] | ||
豎直懸掛 | ≤ 5m | 滑行速度/ 加速度 | 不適用 | ||
垂直站立 | ≤ 0.5m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 0.5m | 阻燃等級 | UL94 HB |
推入并卡合 放入位置 按壓并卡合 分開鏈節
*如果安裝空間受到限制請咨詢CSB?.
| R | 028 | 038 | 048 |
| H | 81 | 101 | 121 |
| D | 86 | 96 | 106 |
| K | 150 | 185 | 215 |
*實際安裝高度：HF=H+10mm（負載 0.1kg/m)
*C21E.20拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式
*推薦架空長行程拖行應用
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
