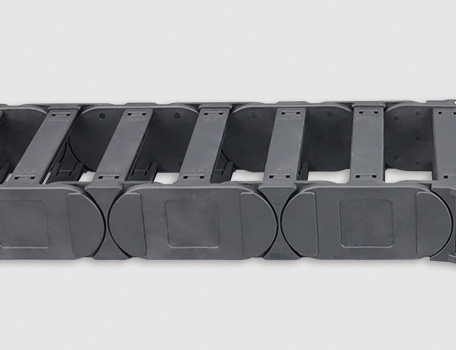

C03.32重載型塑料拖鏈結合了電纜拖鏈之前所有的優點，是所有DURAMOV?塑料拖鏈中最好的。在與其它系列塑料拖鏈具有相同或更小尺寸的情況下，具有更好的穩固性。使用C03.32重載電纜拖鏈成本更低，壽命更長
● 長期使用溫度：-40/+120℃
● 內高Hi：32 mm
● 內寬Bi：50-200 mm
● 彎曲半徑R：63-300 mm
● 節距Pitch：56 mm

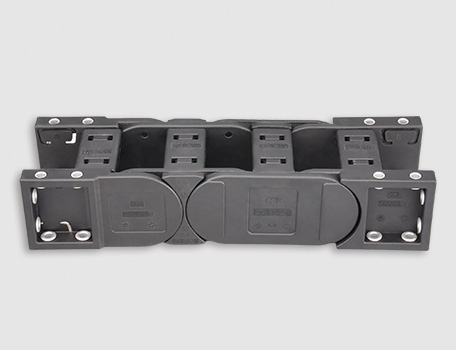

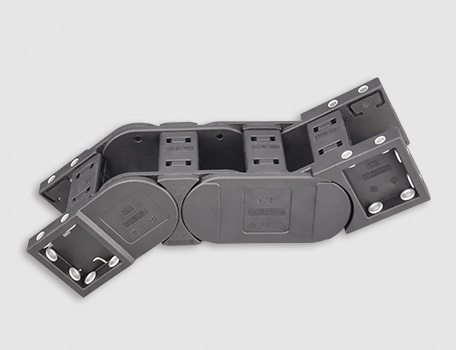

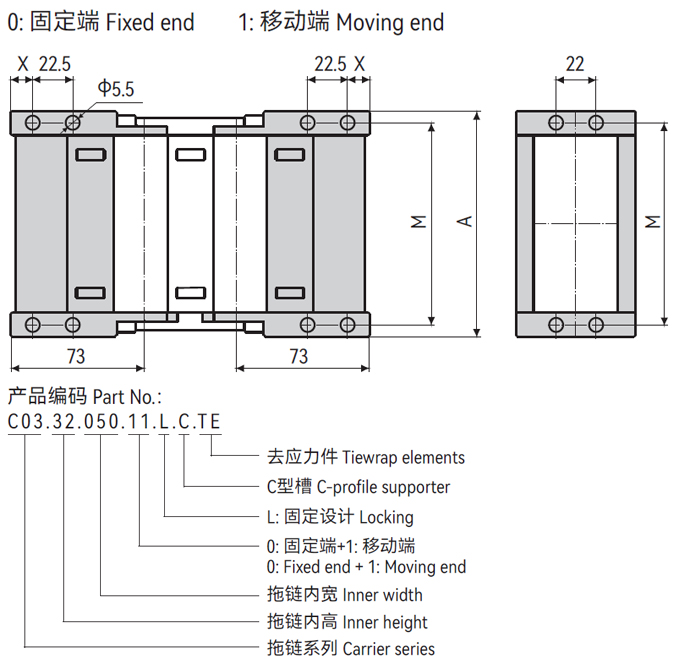

| A2鏈節數為偶數 | A1鏈節數為奇數 | 拖鏈內寬 | A | X | M | 安裝應力單元最大數量 |
產品編碼 （固定） | 產品編碼 （固定） | |||||
| C03.32.050.01.L.C.TE | C03.32.050.11.L.C.TE | 50 | 77 | 12.5 | 64 | 3 |
| C03.32.075.01.L.C.TE | C03.32.075.11.L.C.TE | 75 | 102 | 12.5 | 89 | 4 |
| C03.32.100.01.L.C.TE | C03.32.100.11.L.C.TE | 100 | 127 | 12.5 | 114 | 6 |
| C03.32.125.01.L.C.TE | C03.32.125.11.L.C.TE | 125 | 152 | 12.5 | 139 | 8 |
| C03.32.150.01.L.C.TE | C03.32.150.11.L.C.TE | 150 | 177 | 12.5 | 164 | 10 |
| C03.32.175.01.L.C.TE | C03.32.175.11.L.C.TE | 175 | 202 | 12.5 | 189 | 11 |
| C03.32.200.01.L.C.TE | C03.32.200.11.L.C.TE | 200 | 227 | 12.5 | 214 | 13 |

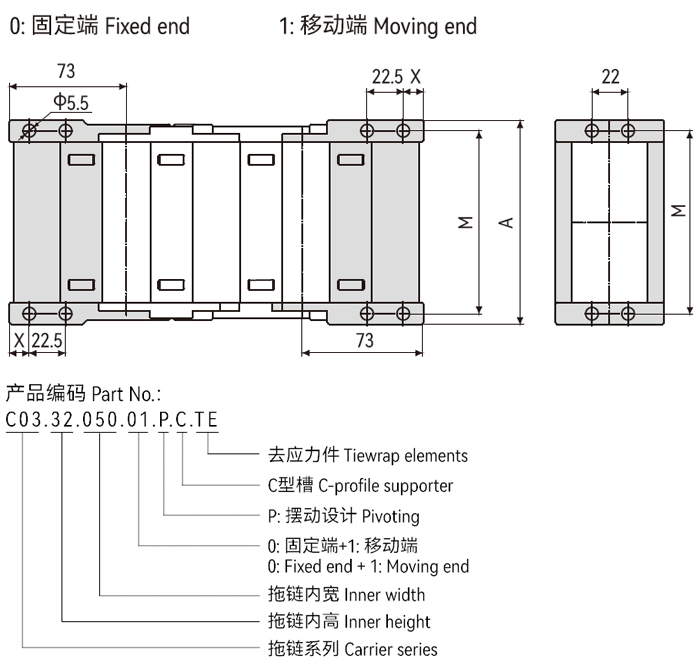

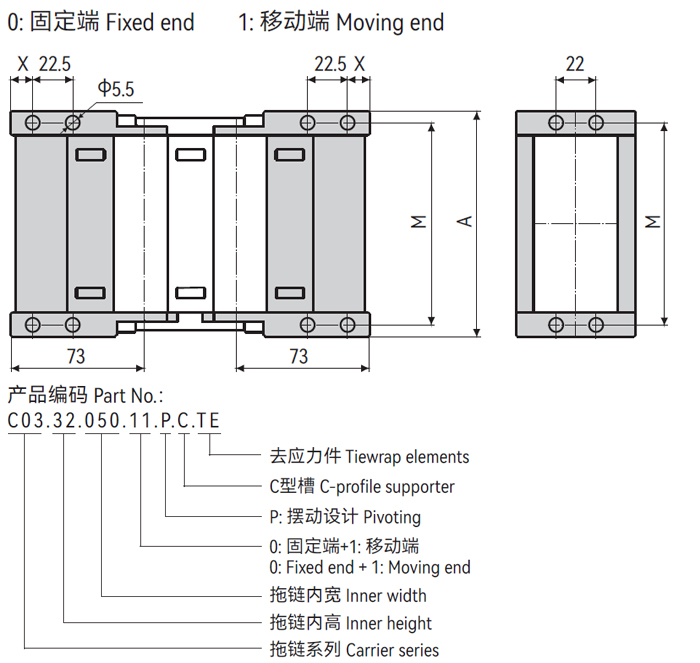

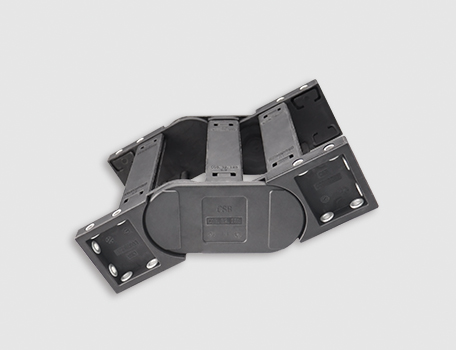

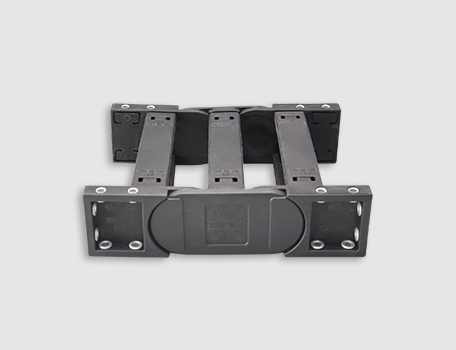

| A2鏈節數為偶數 | A1鏈節數為奇數 | 拖鏈內寬 | A | X | M | 安裝應力單元最大數量 |
產品編碼 （擺動） | 產品編碼 （擺動） | |||||
| C03.32.050.01.P.C.TE | C03.32.050.11.P.C.TE | 50 | 77 | 12.5 | 64 | 3 |
| C03.32.075.01.P.C.TE | C03.32.075.11.P.C.TE | 75 | 102 | 12.5 | 89 | 4 |
| C03.32.100.01.P.C.TE | C03.32.100.11.P.C.TE | 100 | 127 | 12.5 | 114 | 6 |
| C03.32.125.01.P.C.TE | C03.32.125.11.P.C.TE | 125 | 152 | 12.5 | 139 | 8 |
| C03.32.150.01.P.C.TE | C03.32.150.11.P.C.TE | 150 | 177 | 12.5 | 164 | 10 |
| C03.32.175.01.P.C.TE | C03.32.175.11.P.C.TE | 175 | 202 | 12.5 | 189 | 11 |
| C03.32.200.01.P.C.TE | C03.32.200.11.P.C.TE | 200 | 227 | 12.5 | 214 | 13 |
 | 架空長度 | ≤ 3.0m | 速度/ 加速度 FLG | ≤ 10 [m/s] / 50 [m/s2 ] | |
滑行距離 | 10-200m | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 30m | 滑行速度/ 加速度 | ≤ 4 [m/s] / 25 [m/s2 ] | ||
垂直站立 | ≤ 2.5m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 2.0m | 阻燃等級 | UL94 HB |
① 根據需求提供無預應力上拱度NC版本拖鏈
② SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
③ SH01: 橫分隔件1pc 默認安裝中間孔位
*如果安裝空間受到限制請咨詢CSB?.
| R | 063 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 300 |
| H | 180 | 204 | 254 | 301 | 354 | 404 | 454 | 494 | 554 | 654 |
| D | 174 | 186 | 211 | 236 | 261 | 286 | 311 | 331 | 361 | 411 |
| K | 310 | 350 | 430 | 505 | 585 | 665 | 745 | 805 | 900 | 1055 |
*實際安裝高度：HF=H+40mm（負載 2.5kg/m)
| R | 063 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 300 |
| H2 | 126 | 150 | 166 | 166 | 166 | 166 | 166 | 166 | 166 | 166 |
| D2 | 146 | 158 | 370 | 470 | 500 | 655 | 770 | 900 | 930 | 1100 |
| K2 | 310 | 350 | 616 | 784 | 896 | 1120 | 1288 | 1456 | 1568 | 1904 |
| △CL | - | - | 160 | 210 | 240 | 370 | 460 | 540 | 570 | 690 |
*C03.32拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2
*推薦架空長行程拖行應用
*可S型站立
