產品特性

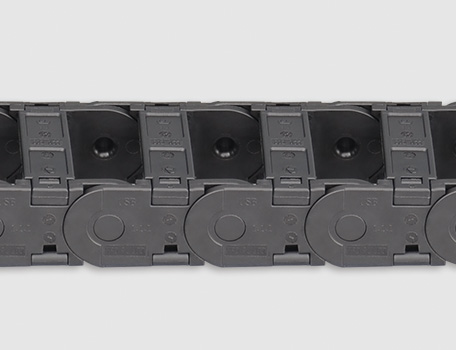

C02.25通用型塑料拖鏈是應用范圍廣泛的產品，簡單而多功能的組裝結合堅固性，高強度配合更安靜的運動，更長的電纜壽命和許多安裝選項
● 長期使用溫度：-40/+120℃

● 內高Hi：25 mm
● 內寬Bi：38-125 mm
● 彎曲半徑R：55-250 mm
● 節距Pitch：46 mm

根據需求提供ESD抗靜電荷/防爆版拖鏈C02E.25

標準規格查詢

C02.25通用型電纜拖鏈

產品編碼：

內寬 Bi [mm]：

外寬 Ba [mm]：

內高 Hi [mm]：

外高 Ha [mm]：

節距 T [mm]：

彎曲半徑 R [mm]：

總高度 H [mm]：

退回極限距離 D [mm]：

彎曲半徑余量 K [mm]：

最大架空長度 [m]：

最大懸掛長度 [m]：

最大豎立長度 [m]：

*訂貨周期 [wks]：

訂購產品

結構圖片

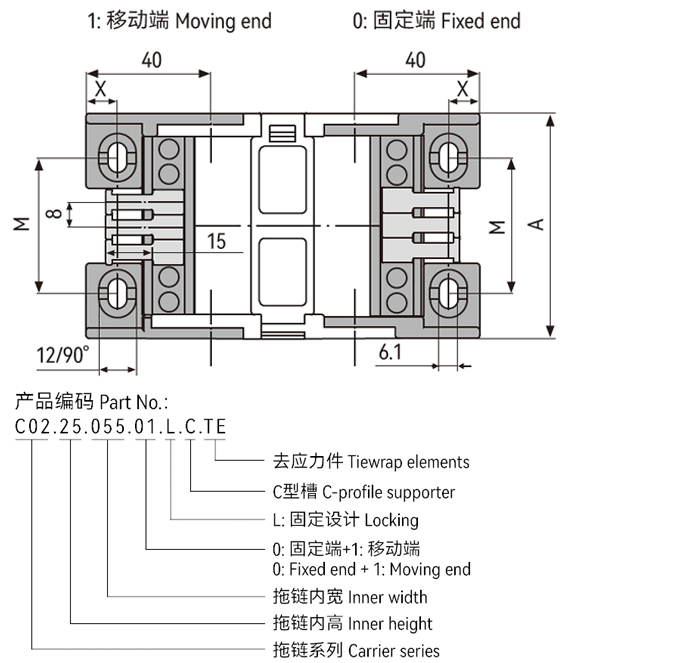

▊拖鏈接頭-固定


產品編碼（固定）	拖鏈內寬 [mm]	A [mm]	X [mm]	M [mm]	安裝應力單元最大數量 [pcs]
C02.25.035.01.L.C.TE	38	55	10	25	4
C02.25.045.01.L.C.TE	48	65	10	35	5
C02.25.055.01.L.C.TE	57	74	10	44	7
C02.25.065.01.L.C.TE	67	82	10	52	8
C02.25.075.01.L.C.TE	77	94	10	64	9
C02.25.085.01.L.C.TE	87	102	10	72	10
C02.25.100.01.L.C.TE	103	120	10	90	12
C02.25.125.01.L.C.TE	125	142	10	112	15

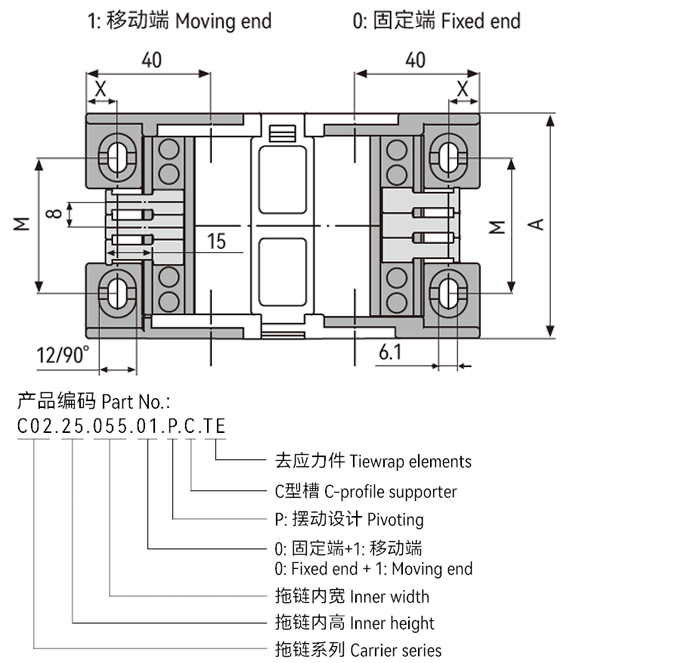

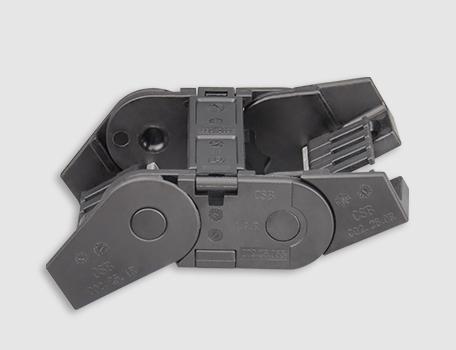

▊拖鏈接頭-擺動


產品編碼（擺動）	拖鏈內寬 [mm]	A [mm]	X [mm]	M [mm]	安裝應力單元最大數量 [pcs]
C02.25.035.01.P.C.TE	38	55	10	25	4
C02.25.045.01.P.C.TE	48	65	10	35	5
C02.25.055.01.P.C.TE	57	74	10	44	7
C02.25.065.01.P.C.TE	67	82	10	52	8
C02.25.075.01.P.C.TE	77	94	10	64	9
C02.25.085.01.P.C.TE	87	102	10	72	10
C02.25.100.01.P.C.TE	103	120	10	90	12
C02.25.125.01.P.C.TE	125	142	10	112	15

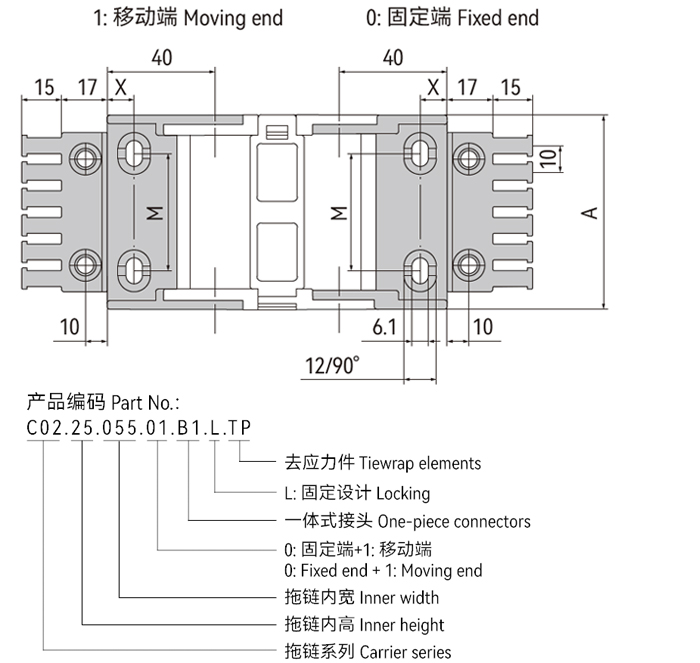

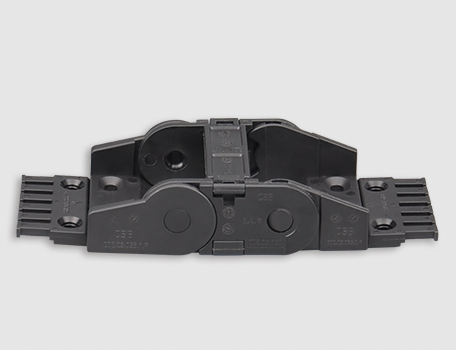

▊一體式拖鏈接頭-固定


產品編碼（固定）	拖鏈內寬 [mm]	A [mm]	X [mm]	M [mm]
C02.25.035.01.B1.L.TP	38	54	10	24.5
C02.25.045.01.B1.L.TP	48	65	10	34.5
C02.25.055.01.B1.L.TP	57	73	10	43.5
C02.25.065.01.B1.L.TP	67	83	10	53.5
C02.25.075.01.B1.L.TP	77	93	10	63.5
C02.25.085.01.B1.L.TP	87	101	10	73.5
C02.25.100.01.B1.L.TP	103	119	10	89.5
C02.25.125.01.B1.L.TP	125	141	10	111.5

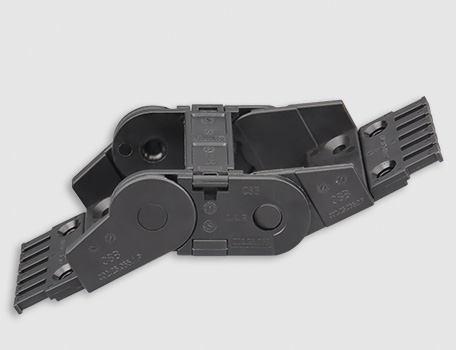

▊一體式拖鏈接頭-擺動


產品編碼（擺動）	拖鏈內寬 [mm]	A [mm]	X [mm]	M [mm]
C02.25.035.01.B1.P.TP	38	54	10	24.5
C02.25.045.01.B1.P.TP	48	65	10	34.5
C02.25.055.01.B1.P.TP	57	73	10	43.5
C02.25.065.01.B1.P.TP	67	83	10	53.5
C02.25.075.01.B1.P.TP	77	93	10	63.5
C02.25.085.01.B1.P.TP	87	101	10	73.5
C02.25.100.01.B1.P.TP	103	119	10	89.5
C02.25.125.01.B1.P.TP	125	141	10	111.5

▊一體式拖鏈接頭-梳狀板


產品編碼	拖鏈內寬 [mm]	A [mm]	齒數 [pcs]
C02.1825.035.TP	35	40	4
C02.1825.045.TP	45	50	5
C02.1825.055.TP	55	60	6
C02.1825.065.TP	65	70	7
C02.1825.075.TP	75	80	8
C02.1825.085.TP	85	90	9
C02.1825.100.TP	100	100	10
C02.1825.125.TP	125	120	12

▊技術參數

架空長度	≤ 2.25m	速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s2 ]
滑行距離	≤ 100m	速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s2 ]
豎直懸掛	≤ 40m	滑行速度/ 加速度	≤ 10 [m/s] / 50 [m/s2 ]
垂直站立	≤ 3.0m	允許溫度	-40℃ ~120℃
側向架空	≤ 1.0m	阻燃等級	UL94 HB

▊預裝拖鏈訂購編碼


① 空白: 兩側打開。N: 僅內側打開。 W: 僅外側打開。
② 根據需求提供無預應力上拱度NC版本拖鏈
③ SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
④ SH01: 橫分隔件1pc 默認安裝中間孔

▊ CSB通用型電纜拖鏈安裝說明

▊拖鏈安裝尺寸

通用型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R	055	075	100	125	150	175	200	225	250
H	145	185	235	285	335	385	435	485	535
D	142	162	187	212	237	262	287	312	337
K	265	330	410	485	565	645	725	800	880

*實際安裝高度：H_F=H+25mm（負載 1.5kg/m)

▊C02.25長行程滑行應用 | 10-120m

R	055	075	100	125	150	175	200	225	250
H2	110	150	100	100	100	100	100	100	100
D2	142	162	380	440	590	755	950	1040	1130
K2	265	330	644	736	1012	1242	1472	1610	1794
△CL	-	-	204	244	364	504	674	754	804

▊接頭安裝方式

通用型電纜拖鏈接頭安裝方式

*C02.25拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式

▊C02.25.Bi.01.P.C

通用型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

通用型電纜拖鏈自由鏈節

*可S型站立

C02電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝

C02拖鏈消除應力單元

● 適用C型支架，帶梳齒狀應力元件
● 更方便固定電纜，易于拆裝
● 節約安裝時間，空間、成本，緊湊的模塊化設計

橫分隔片

● 配合豎分隔片使用將電纜拖鏈內空間上下分層布置
● 豎分隔片可沿橫分隔片水平方向自由移動
● C02與C03預裝電纜拖鏈可選通用配置

C02 C型支架

● 鋁合金材質，表面陽極氧化
● 消除應力元件可在導向槽內運動

C02 通用型電纜拖鏈

文件類型 PDF文件

文件大小 687KB

出版時間 10-2023

出版序號 CSB/CAT.064

立即下載
